Branchement ampoule H4 : schéma et guide simple
Le branchement d’une ampoule H4 repose sur trois broches : une masse commune, une pour les feux de croisement, une pour les feux de route. C’est ce qui fait du H4 une ampoule bi-fonction — une seule ampoule gère vos deux faisceaux.
On vous explique le schéma exact, comment brancher sans se tromper, et surtout le piège de la polarité qui fait qu’une LED H4 « ne s’allume pas » alors qu’elle est parfaitement fonctionnelle.

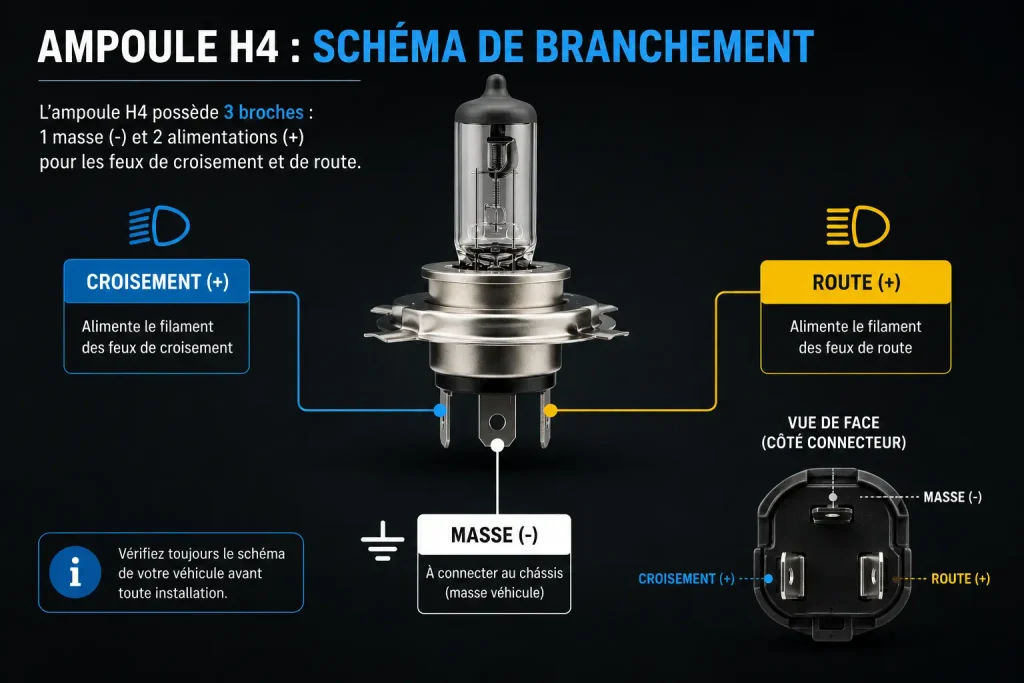

Le schéma de branchement d’une ampoule H4
Le connecteur H4 comporte trois cosses alignées. Contrairement à une idée reçue, il n’y a pas de fil « positif » et « négatif » classiques : il y a une masse commune et deux alimentations, une par fonction.
| Broche | Fonction | Repère habituel |
|---|---|---|
| Broche centrale | Masse (négatif commun) | Fil noir ou marron |
| Broche latérale 1 | Feux de croisement | Fil jaune |
| Broche latérale 2 | Feux de route | Fil blanc |
Les couleurs de fils sont indicatives et varient selon le constructeur. En cas de doute, fiez-vous à la position des broches sur le connecteur, pas à la couleur.
Bon à savoir
Le H4 est une ampoule bi-fonction : elle contient deux filaments (ou deux sources LED) dans un seul culot. C’est pour ça qu’un seul changement met vos feux de croisement et de route en LED d’un coup. Ne cherchez pas deux ampoules séparées comme sur un montage H7.
Comment brancher une ampoule H4 étape par étape
Le branchement est plug and play : le connecteur H4 est détrompé, il ne rentre que dans un sens. Aucun outil, aucune modification de câblage.
1. Coupez le contact et laissez refroidir le phare.
2. Retirez le cache arrière du bloc optique et débranchez le connecteur de l’ancienne ampoule.
3. Libérez l’ampoule de son clip de maintien et retirez-la sans toucher la partie lumineuse.
4. Placez la nouvelle ampoule dans son logement, refixez le clip, puis rebranchez le connecteur — il ne rentre que dans le bon sens.
5. Testez croisement et route avant de refermer le cache.

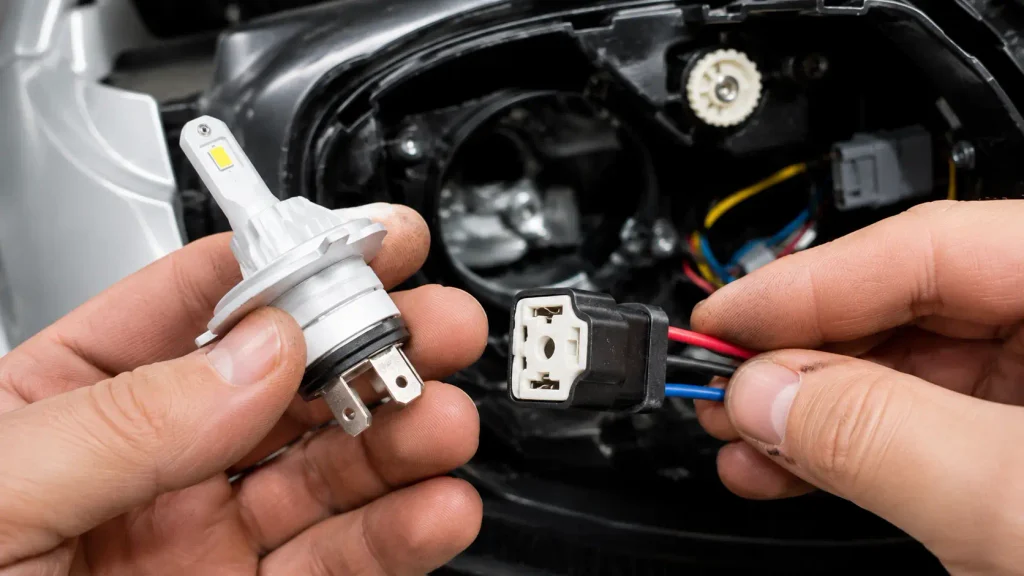

LED H4 : le piège de la polarité
Voici ce qu’on voit passer le plus souvent en pose. Vous branchez une LED H4 flambant neuve, et… rien. Elle ne s’allume pas. Avant de conclure qu’elle est défectueuse, un réflexe :
Contrairement à une ampoule halogène, une LED a une polarité. Si elle reste éteinte, c’est presque toujours parce que le connecteur est branché à l’envers. La solution est immédiate : débranchez, retournez le connecteur d’un demi-tour, rebranchez. Dans la quasi-totalité des cas, elle s’allume.
C’est de loin la première cause de retour produit qu’on reçoit — pour des ampoules parfaitement fonctionnelles. Avant de penser au défaut, pensez à la polarité.
Erreur au tableau de bord après le branchement
Sur certains véhicules, un voyant s’allume après le montage d’une LED H4. Le calculateur détecte la faible consommation de la LED et croit que l’ampoule est grillée. Ce n’est pas un défaut de branchement.
Deux solutions :
- Choisir une LED H4 anti-erreur dès l’achat — la solution la plus simple
- Ajouter un décodeur CANBUS entre le connecteur et l’ampoule
Ce cas reste minoritaire sur les véhicules équipés en H4, souvent antérieurs à 2015, dont le multiplexage est moins strict que sur les modèles récents.
Branchement H4 et contrôle technique
Un point à clarifier, parce qu’on lit beaucoup d’approximations. Aucune LED de remplacement en culot H4 n’est « homologuée » — cette notion n’existe pas pour une LED montée dans un projecteur conçu pour l’halogène.
Ce que vérifie le contrôleur, ce n’est pas un marquage, c’est le faisceau : une coupure nette, sans éblouissement, une couleur conforme, et aucun voyant allumé. Un branchement propre et un projecteur bien réglé passent sans difficulté.
On détaille tout dans notre guide LED et contrôle technique. Cadre réglementaire : Légifrance.
Besoin d’une ampoule H4 ?
Kits LED H4 bi-fonction, anti-erreur CANBUS, faisceau maîtrisé. Croisement et route en un seul montage.
Questions fréquentes
Une ampoule H4 a-t-elle 2 ou 3 fils ?
Trois. Une masse commune, une alimentation pour le croisement, une pour la route. C’est ce qui permet à une seule ampoule H4 de gérer les deux fonctions. Un montage à deux fils correspondrait à une ampoule mono-fonction, ce que le H4 n’est pas.
Ma LED H4 ne s’allume pas après branchement, est-elle défectueuse ?
Presque jamais. Les LED ont une polarité : retournez le connecteur d’un demi-tour et elle s’allumera. C’est la cause de la grande majorité des retours que nous recevons pour des ampoules en parfait état.
Peut-on brancher une ampoule H4 sur une prise H7 ?
Non. Les connecteurs sont différents et les fonctions ne correspondent pas : le H4 est bi-fonction (croisement + route), le H7 est mono-fonction. Chaque véhicule est conçu pour l’un ou l’autre, il ne faut pas les intervertir.
Faut-il un adaptateur pour brancher une LED H4 ?
En général non : une bonne LED H4 reprend le culot d’origine et se branche directement. Un adaptateur ne devient utile que sur des blocs optiques à l’espace très réduit, où il faut déporter le driver. Vérifiez la profondeur disponible derrière votre phare avant d’acheter.
Comment savoir si mon branchement H4 est inversé ?
Deux signes : soit l’ampoule ne s’allume pas du tout (polarité LED inversée, à corriger en retournant le connecteur), soit le croisement et la route sont intervertis. Dans ce dernier cas, vérifiez l’orientation de l’ampoule dans son logement et le bon enclenchement du clip de maintien.
